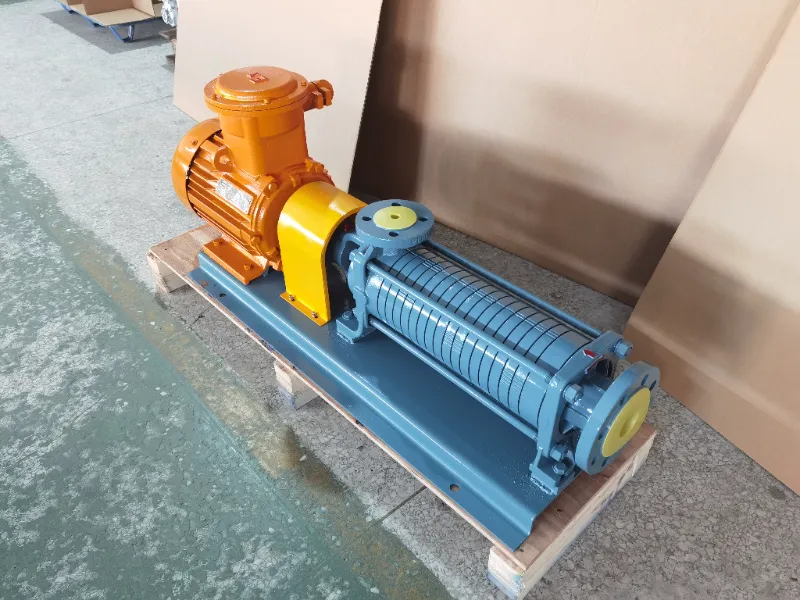

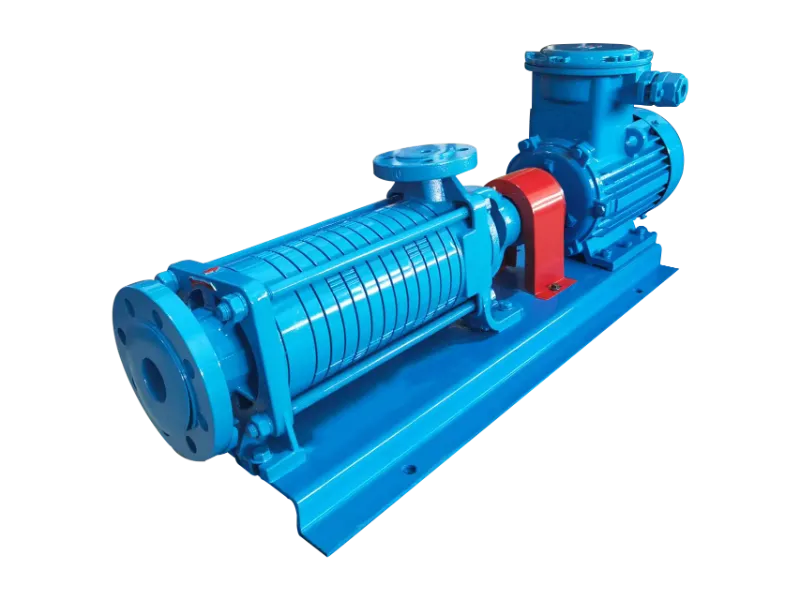

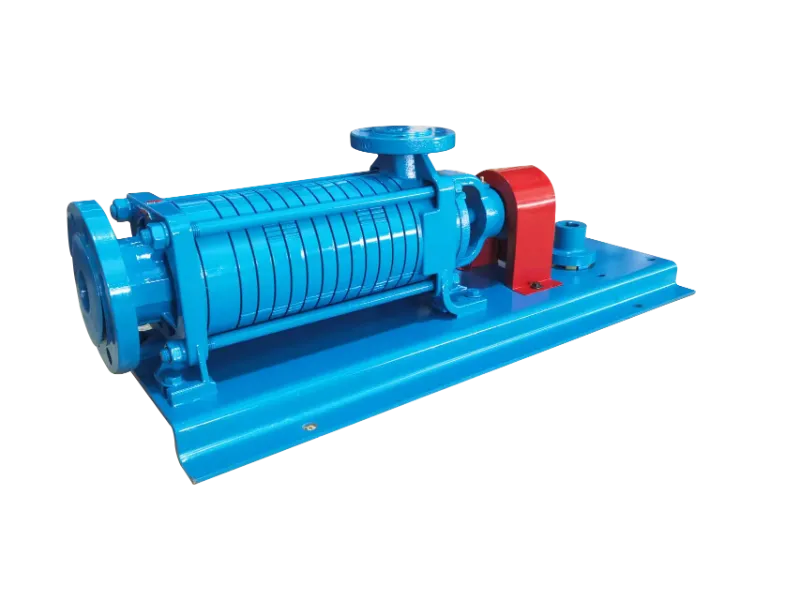

See LPG mitmeastmeline pump on horisontaalse 6-astmelise konstruktsiooniga tsentrifugaalvoolukanaliga pump. See võtab kasutusele mehaanilise tihendi ilma välise jahutuseta. See 6-astmeline vedelkütuse tsentrifugaalpump, mis on varustatud eelsurveturbiiniga imemisotsas, töötab hästi ka madala NPSH tingimustes, pakkudes suurt voolukiirust ja kõrget rõhku. See käsitleb erinevaid kandjaid, sealhulgas vedelgaasi, petrooleumi, diislikütust ja muid kergeid õlisid.
Parameeter on järgmine.
| Pöörlemise suund | Vastupäeva, kui see on suunatud veovõlli otsa poole |
| Maksimaalne töörõhk | 2,0 MPa |
| Kiirus | 1450 pööret minutis |
| Võimsus | 4 kW, 380 V, 50 Hz |
| Ümbritsev temperatuur | –20°C kuni +60°C |
| Lava | 6 |
See LPG 6-astmeline tsentrifugaalpump koosneb neljast põhiosast: tugi, ajam, laagrid ja tihendid. Tugisektsioon koosneb sisselaske tugiraamist, väljalaske tugiraamist, eesmisest juhtlaba hülsi komplektist, juhtlaba deflektorist, juhtlaba hülsi komplektist, väljalaskeühendusest, katetest ja laagrikorpusest – kinnitatud kinnituspoltidega, mis kinnitavad kõik etapid töökambri moodustamiseks. Ajami sektsioon koosneb võllist, esiastme tiivikust, vasest tiivikust ja paralleelvõtmest. Laagrite hulka kuuluvad eesmised juhtlaba hülsslaagrid, juhtlaba hülsslaagrid ja veerelaagrid. Tihendid koosnevad O-rõngastest ja mehaanilistest tihenditest.
See LPG 6-astmeline tsentrifugaalpump töötab tsentrifugaaljõu põhimõttel. Suure kiirusega tiiviku labad keerutavad vedelikku ja viskavad selle väljapoole, tekitades voolu. Enne käivitamist tuleb pump ja torustik vaakumseisundi saavutamiseks täielikult vedelikuga täita. Kui tiivik pöörleb, paiskub vedelik tsentrifugaaljõu toimel väljapoole, luues tiiviku keskele madalrõhuala. Atmosfääri- või hüdrauliline rõhk surub seejärel allikast pumpa rohkem vedelikku, võimaldades pidevat ülekandmist.
See LPG 6-astmeline tsentrifugaalpump sobib silindrite täitmiseks, LPG pumpamiseks maapealsetest mahutitest ning paakauto laadimiseks ja mahalaadimiseks. See käsitleb selliseid aineid nagu LPG, petrooleum, diislikütus ja sarnased kerged süsivesinikud.
Pumba sisselaskeava juurde tuleb paigaldada 100-silmaline või peenem kurn.
Pump tuleb enne käivitamist täita – täitke vedelikuga ja eemaldage kogu õhk, et vältida kuivtöötamist.
Enne käivitamist kontrollige mootori pöörlemissuunda.
Vältige pikaajalist töötamist suletud väljalaskeklapiga.
A1: Kontrollige mootorit ja kontrollige kinnikiilumise suhtes (võõresemed või tasakaalustamata sidepoldid).
A2: kontrollige joondamist – kontrollige kinnitusmutrite ja keskkoha kõrguse ühtlust.
A3: Kontrollige mehaanilist tihendit (kahjustused või vale kõrgus – standardne 2,5 mm±0,5 mm) ja kontrollige O-rõngaid.
