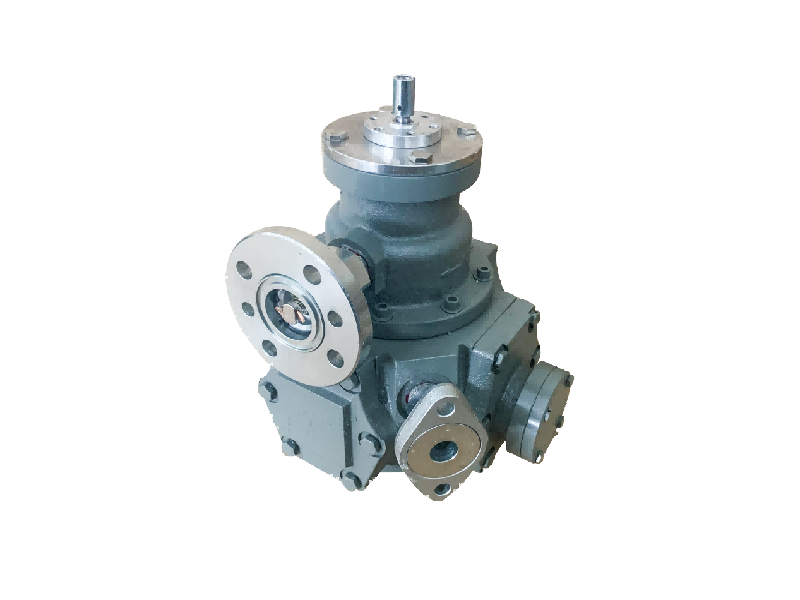

TuumLPGFM1 voolumõõturon suletud silindriline kest. Shell paigaldati vaba pöörlemise sisse silindrilise trumli keskelje ümber, radiaalse teraga trummel jagunes kolmeks või neljaks sõltumatuks gaasikambriks (või „ämbriks”). Igal kambril on sirged piluavad siseseinas (keskelje lähedal) ja välisseinas (korpuse lähedal): sisemine ava on kambri mõõtekambri sisselaskeava ja välimine ava on kambri väljund. LPGFM1 korpus on täidetud umbes poole vee mahust või vähese viskoossusega õliga tihendusvedeliks, nii et rootori alumine pool on vedelikku sukeldatud. See vedela tihendusmeetod on voolumõõturi põhiomadus, mis asendab traditsioonilise mahulise voolumõõturi mehaanilise tihendi ja saavutab ainulaadse lekkevaba töö.
Gaas voolumõõturi sisselaskeavast töövoosse on järgmine:
täispuhutav etapp: gaas kõigepealt voolu gaasikambri konkreetses asendis (näiteks kamber). Sel ajal oli sisemise sisselaske A -kamber lihtsalt vedeliku pinnaga kokku puutunud ja gaasiga ühendatud sisselaskeava hakkas A -kambrit täitma. Samal ajal täidetakse teine kamber (nt kamber B) gaasiga ning selle sise- ja välisavad suletakse vedeliku pinnaga, moodustades suletud koparuumi - mõõtekambri. Kolmanda kambril (nt kambris C) on välimine väljalaskeava kokku puutunud vedeliku pinnaga ja see hakkab gaasi venitama arvesti väljalaskeava külge.
Ajam ja pöörlemine: Kuna gaas täidab kambri, siis pöörleva silindri allub tasakaalustamata jõule, mida juhivad sisselaskerõhu ja hakkab pöörduma vastupäeva ümber kesktelge (pöörlemissuund sõltub kujundusest ja on illustratsioonis näidatud vastupäeva).
Samal ajal pöörleb kamber A kambri B algsesse asendisse ja selle sise- ja välimised avad suletakse vedeliku pinnaga, moodustades uue mõõtmiskambri. Sel viisil läbib iga kamber tsükli: inflatsioon → suletud kambri moodustumine → heitgaas → lähtestamine sukeldamise teel.
Mahulise mõõtmise alus: Põhipunkt on see, et trumli iga revolutsiooni korral läbib gaasi maht „kambrite arv × üksikute kambrite maht” läbi arvesti. Näiteks neljakambrilise rootori korral tühjeneb üks revolutsioon kambrite mahust neli korda. Silindri pöörlemiste arv edastatakse välisele loendusnäitajale (nt mehaaniline loendur või elektrooniline andur) käigumehhanismi kaudu, mis võib täpselt lisada voolumeetrit läbiva gaasi kogumahu.
Veeldatud naftagaasi voolumõõturOma vedeliku tihendamise põhimõtte alusel, mis on unikaalne levinud mahulise voolumõõturi klass. Selle veaomadustel (näiteks lineaarsus, korratavus) ja muud tuginevad mahulise voolumõõturi (näiteks vööratta, membraan) mehaanilisele tihendamisele, on oluline erinevus, tavaliselt suurepärase täpsusega, mõõtmise täpsusega kuni 0,2 tasemeni 0,5 tasemeni. Kuid operatsiooni põhimõte toob kaasa ka konkreetsed piirangud:
Vooluvahemiku piirangud: veendumaks, et vedelikku saab tõhusalt gaasikambris ja gaasi sujuvalt tühjendada, põhjustamata vedeliku tasandi vägivaldseid kõikumisi või vedeliku sisenemist, ei saa pöörleva silindri pöörlev kiirus olla liiga kiire. See piirab otseselt maksimaalset mõõdetavat voolukiirust. Seetõttu sobivad LPGFM1 voolumõõturid peamiselt väikeste voolugaaside täpseks mõõtmiseks, mida tavaliselt kasutatakse laborites, standardvöötria kalibreerimisel, spetsiaalsete protsesside väikese voolu jälgimiseks ja muudeks stsenaariumideks.
Gaasi ühilduvusnõuded: mõõdetavat gaasi ei tohi voolumõõturi sees olevas tihendusvedelikus lahustada ega ka keemilist reaktsiooni ega interaktsiooni tihendusvedelikuga. Seda ei tehta põhjustada mõõtmisvigu (nt gaasi lahustumise tõttu väikeste mahu näidud), vedeliku olemuse muutused või isegi arvesti kahjustused. Konkreetse gaasi täpseks mõõtmiseks on hädavajalik sobiva tihendusvedeliku (vesi, õli või muu inertvedelik) valimine.
Muud kaalutlused: arvesti tuleb paigaldada horisontaalselt ja vedeliku taset tuleb kasutamisel säilitada määratud märgi juures. Ümbritseva temperatuuri muutused võivad põhjustada tihendusvedeliku mahu muutusi ja vajada tähelepanu või kompenseerimist. Kuigi väga täpsed, on need tavaliselt suhteliselt suured ja kaaluvad ning vajavad vedeliku taseme ja puhtuse regulaarset hooldamist.
Kokkuvõtlikult võtavad veeldatud naftagaasi voolumeetrid oma suure täpsusega, lekke ja intuitiivse põhimõttega olulise positsiooni väikeste voolugaaside kogumahu kogu mõõtmise valdkonnas, kuid peavad rangelt järgima nende kohaldatavaid vooluvahemikke ja gaasiga suletud vedeliku ühilduvusnõudeid.
